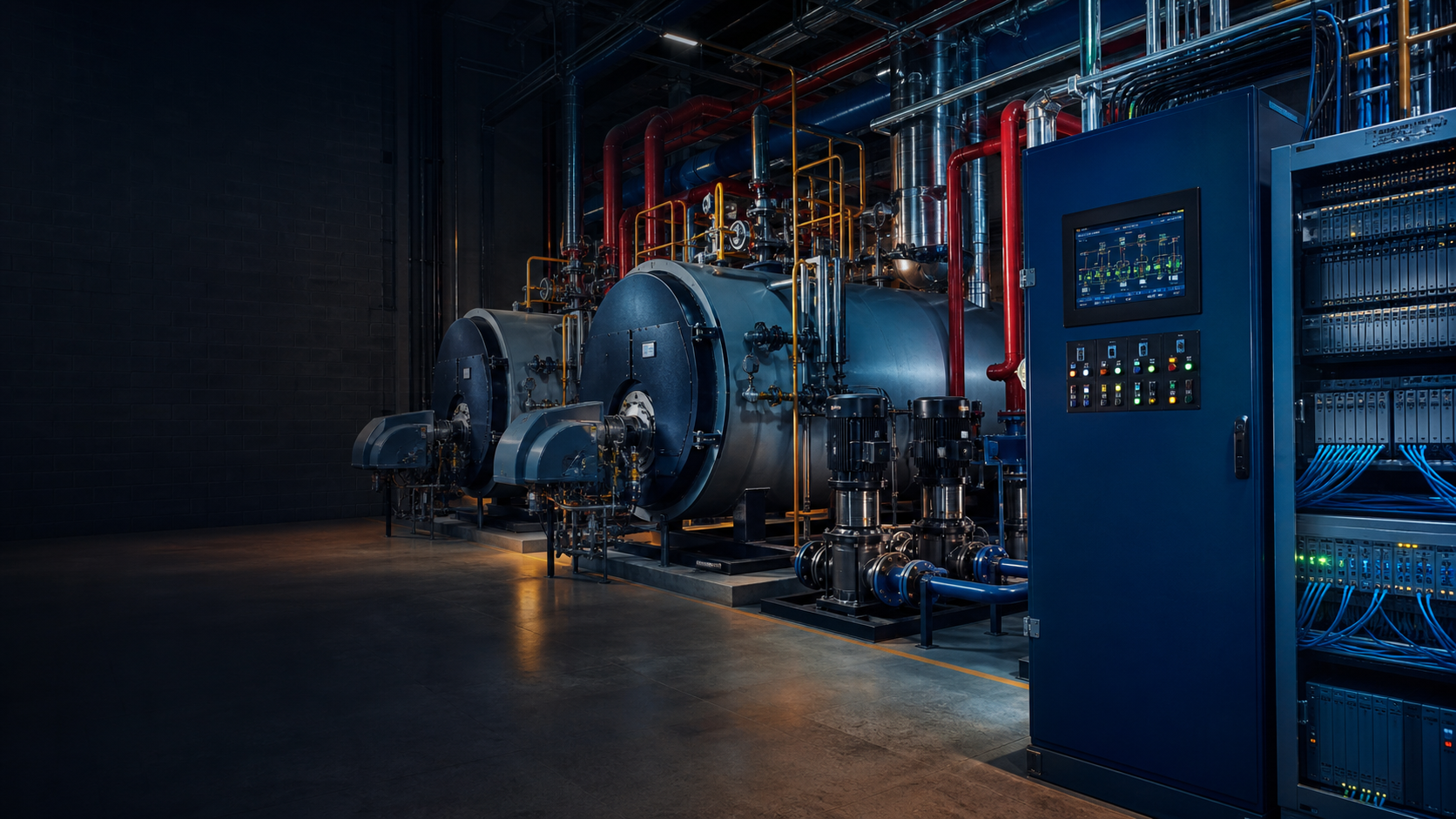

Шкаф управления, промышленные котлы и насосные группы

Промышленная автоматизация

АСУ ТП котельной для промышленных и коммерческих объектов

Проектирование систем управления котлами, насосами, отопительными контурами и инженерным оборудованием на базе промышленных контроллеров

Архитектура

От полевого сигнала до рабочего места диспетчера

Датчики и механизмыPLCКотлы и насосные группыHMISCADA / OPC UAДиспетчер

Полевой уровень

Датчики температуры, давления и протока, состояния механизмов, приводы и исполнительные устройства.

Уровень управления

PLC исполняет алгоритмы, межблокировки, управление котлами, насосами и контурами.

Операторский уровень

HMI показывает состояния, уставки, тревоги и допускает управление в пределах назначенных прав.

Диспетчерский уровень

SCADA/OPC UA: архивы, тренды, события, отчётные данные и передача на верхний уровень.

Интеграция

Обмен с инженерными системами здания или предприятия при наличии технической возможности.

Функции

Функции АСУ ТП котельной

  • Каскадное управление котлоагрегатами и распределение тепловой нагрузки
  • Ротация ведущего и ведомого котлов, автоматический ввод резерва
  • Управление сетевыми и циркуляционными насосами
  • Температурные графики и погодозависимое регулирование
  • Отопительные контуры и группы тепловентиляторов
  • Контроль технологических параметров и предупредительная/аварийная сигнализация
  • Регистрация событий, архивирование параметров и тренды
  • Разграничение доступа и обмен с верхним уровнем

ПТК

Программно-технический комплекс

Промышленный контроллерРаспределённые модули ввода-выводаДатчики температуры, давления и протокаПанель оператора HMIЧастотные преобразователиКоммутационное и защитное оборудованиеПромышленная сетьSCADA-система и инженерная станцияШкаф управления

Конкретные производители и модели выбираются после подготовки технических требований и оценки совместимости.

Логика

Алгоритмы управления

Каскад из двух и более котлов с оценкой потребности в тепловой мощности

Ротация оборудования по наработке и автоматический ввод резервного насоса

Задержки включения/выключения и защита от частых пусков

Коррекция по наружной температуре и снижение температуры в нерабочее время

Контролируемое восстановление после пропадания питания

Предусмотренное безопасное поведение при потере сигнала датчика или связи

Реальные управляющие программы не публикуются; штатные защиты не обходятся.

Интеграция

Промышленная связь и диспетчеризация

Используем применимые для объекта PROFINET, Modbus TCP/RTU, OPC UA, дискретные и аналоговые сигналы, Ethernet, HMI и SCADA. При наличии технической возможности котельная интегрируется с системой диспетчеризации здания или предприятия.

Концептуальный пример

АСУ ТП отопления производственного ангара

Исходные данные

Два напольных котла, десять водяных тепловентиляторов, основные и резервные насосы, несколько температурных зон, шкаф управления и HMI-панель.

Возможная архитектура

PLC собирает сигналы температур, давления, состояний котлов и насосов; HMI отображает зоны, режимы, тревоги и команды. Каскад подключает котлы по нагрузке, зоны управляют группами тепловентиляторов, резервный насос вводится при необходимости.

Сигналы и аварийные режимы

В перечень могут входить разрешения, работа/авария механизмов, аналоговые параметры и диагностика связи. При нештатных состояниях используется предусмотренное безопасное состояние и фиксируется причина остановки.

Перспектива развития

Закладывается резерв для новых зон, приборов и диспетчеризации. Это концептуальный пример, а не готовый проект для любого объекта.

Проектный цикл

Последовательность работ

  1. Сбор исходных данных
  2. Обследование объекта
  3. Разработка технических требований
  4. Подготовка функциональной схемы
  5. Подбор программно-технического комплекса
  6. Проектирование электрической части
  7. Разработка алгоритмов
  8. Программирование PLC, HMI и SCADA
  9. Сборка шкафа
  10. Заводские испытания
  11. Монтаж и пусконаладка
  12. Обучение персонала
  13. Передача проекта и резервных копий

Документация

Что может входить в комплект

Функциональная и структурная схемы, перечень сигналов, электрические схемы, спецификация, описание алгоритмов, руководство оператора, таблица аварий, резервные копии программ и эксплуатационная документация. Состав фиксируется после согласования требований.

Безопасность

Безопасная интеграция оборудования

  • Штатные защиты котлов сохраняются; применяются предусмотренные производителем интерфейсы.
  • Предусматриваются диагностика обрывов и недостоверных сигналов, ручной и автоматический режимы.
  • Оборудование переводится в предусмотренное безопасное состояние, причины остановки фиксируются.
  • Резервные копии программ и разграничение доступа входят в проектный подход.

Работы, для которых требуются лицензии или специальные допуски, выполняются только при наличии соответствующих оснований и в согласованной зоне ответственности.

Исходные данные

Запросить техническое решение

Заполните известные поля. Состав решения и производители определяются после подготовки технических требований.

FAQ

Вопросы по проекту

Какие исходные данные необходимы?

Нужны назначение объекта, состав оборудования, схемы, доступные интерфейсы, требуемые режимы и ограничения. Если части данных нет, состав уточняется при обследовании.

Можно ли модернизировать действующую АСУ ТП?

Да, после проверки исходных проектов, состояния шкафа, совместимости устройств и порядка тестирования.

Как выбирается контроллер?

По количеству и типам сигналов, задачам связи, требованиям к резерву, условиям эксплуатации и дальнейшему развитию системы.

Когда требуется SCADA?

Когда необходимы диспетчерское рабочее место, архивы, тренды, централизованные тревоги или обмен с верхним уровнем.

Можно ли интегрироваться по OPC UA?

Да, если это поддерживается выбранным оборудованием и согласована архитектура доступа.

Как организуется резервирование?

По результатам анализа критичности: резервируются насосы, каналы, питание или отдельные уровни системы в согласованном объёме.

Что передаётся после пусконаладки?

Согласованный комплект документации, резервные копии и инструкции для эксплуатации.

От чего зависит стоимость проекта?

От состава оборудования, числа сигналов и контуров, интеграций, требований к документации, шкафу и пусконаладке.
